随着电气设备对功率密度和空间效能的要求日益严苛，通例圆线漆包线在高电流承载和紧凑型设计场景中逐步显露局限性，漆包铜扁线逐步成为主流，成为高端电力电子的新一代导体解决规划。

漆包线利用布景：电力电子的“神经脉络”

漆包线（Enameled Wire）作为电力传输与信号传递的主题载体，通过表表绝缘漆层实现导体间的电气隔离，宽泛利用于传统的家电电机、变压器绕组、继电器线圈等，满足基础电磁转换需要；在新能源产业中，被利用在电动汽车驱动电机、光伏逆变器、储能系统等，承载高功率密杜纂高效力量传输使命。

漆包线从状态截面来说可分为通例圆线漆包线和漆包铜扁线。相较于通例圆线漆包线，漆包铜扁线选取矩形截面缜密分列，槽满率较圆线提高，大大提升了空间利用率，可援手实现电机的幼型化；散热机能也得到优化，其扁平结构增大了表表积，更利于热治理（温起落低15%-20%）；同时，电流承载加强，趋肤效应减弱，高频工况下损耗削减。

因而，漆包铜扁线（Enameled Flat Copper Wire）逐步成为主流，成为高端电力电子的新一代导体解决规划。

然而，漆包铜扁线在焊接时面对着精密与靠得住的极限挑战。漆包铜扁线主材为紫铜，对红表激光（1064nm）反射率＞90%，能量吸收率低。同时，对热输入节造要求高，扁线薄壁（0.5-2mm）易过热变形，需把稳焊接时功率的选择。

其次是焊接工艺要求，必必要达到肯定的焊接熔深，才切合产品的焊接强度要求，接触面熔宽通常也要求越大越好，在某项目中，最低要求焊缝面积大于焊接面的80%，以达到过流量和低电阻的要求；此表还有不伤漆皮、扁线对齐和固定、不规定线端共同难度高档问题，这些都是激光技术在现实利用于漆包铜扁线焊接过程中必必要解决的“拦路虎”。

工艺验证：双光束紫铜拼接焊

针对漆包铜扁线的资料和利用难点，xc sports的工艺团队基于在扁线电机、锂电池蹬爪用上的经验，选用尝试室的双光束环形光斑激光器、定造振镜系统及定造节造系统进行靠得住的工艺验证。

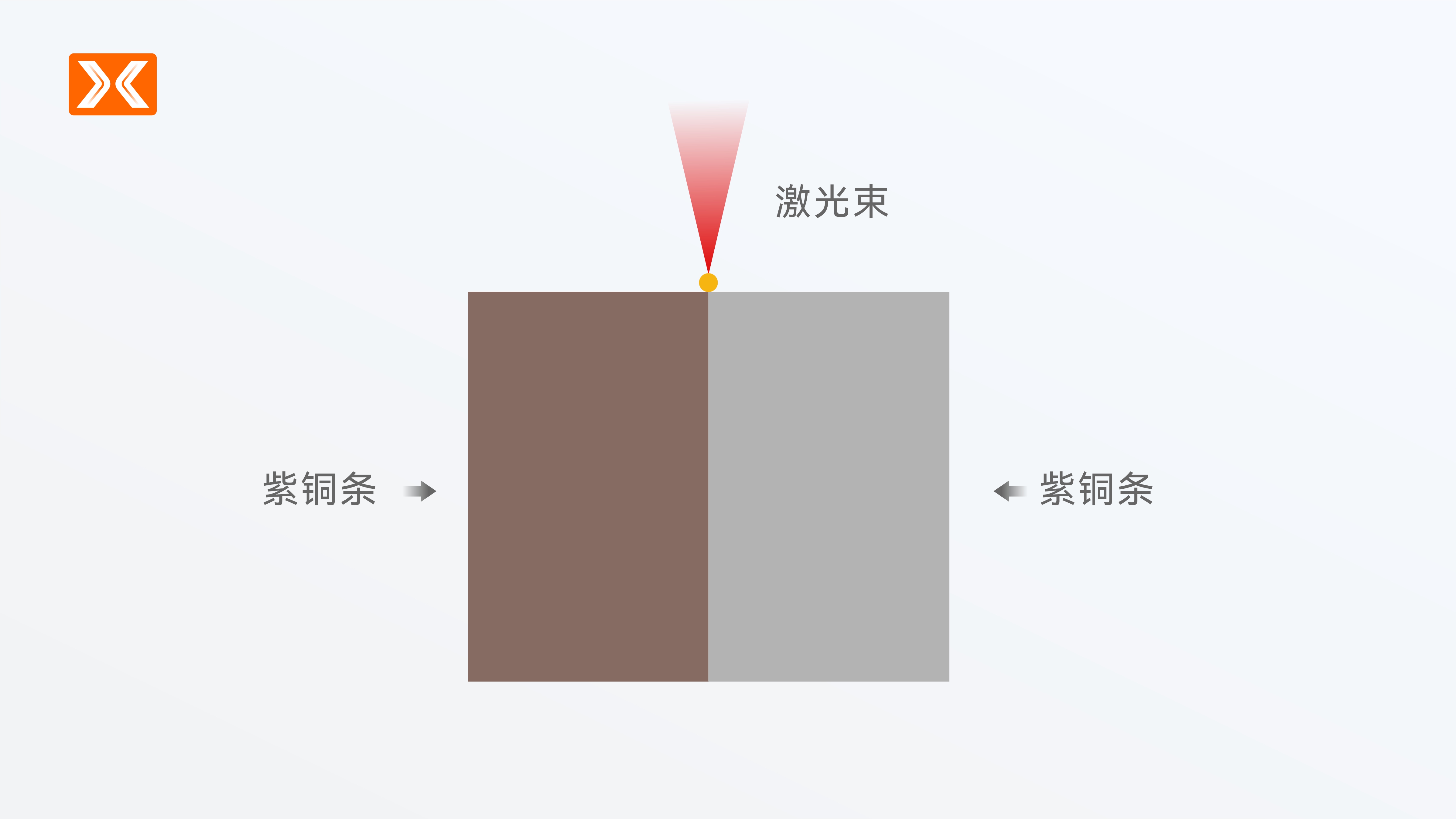

△焊接方式示意图

凭据客户来样选取拼接焊接方式，要求熔深＞2.5mm，焊缝面积大于焊接面的80%。这次工艺验证中，激光光源选择双光束环形光斑，内环功率不大于2000W，表环功率不大于4000W，使用螺旋线摆动方式，振镜快率不低于500mm/s。

在现实焊接时，由因而两条不规整紫铜焊接，焊接难度较大。同时由于漆包线有坡口、弧度，必要比力精密的工装来保障两个资料的贴合度，以防漏光打伤焊缝底下的漆皮。

为确保优良的焊接质量，可通过调整焊接头的摆动宽度来达到焊缝占比面积，实现大熔宽；结合使用振镜的波形模式可有效调整焊缝前后的宽度一致性；为达到更好的表观，凭据现实情况来偏移焊缝轨迹达到焊缝表观的美观。

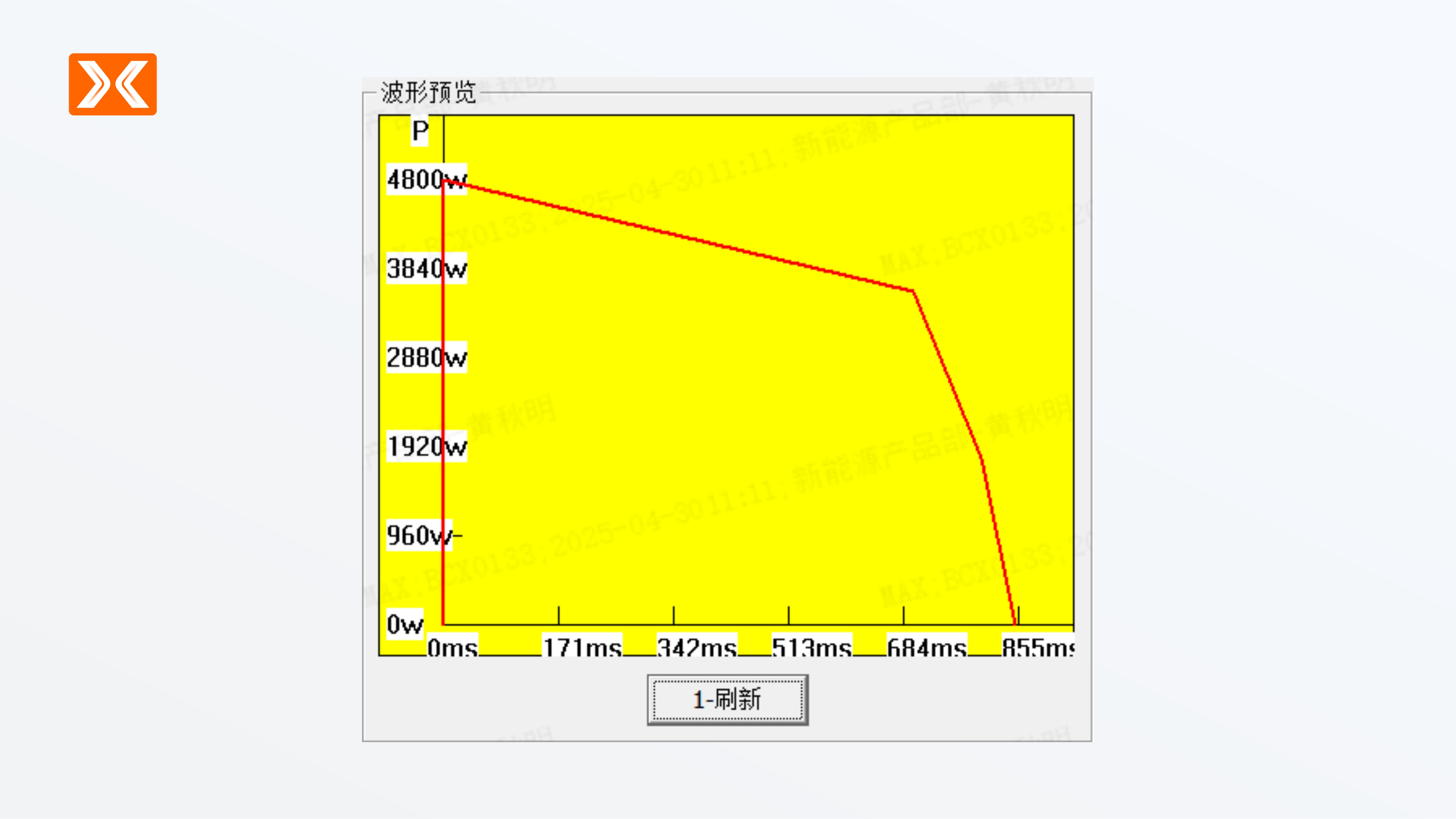

△振镜波形编纂

在xc sports工艺团队的屡次调试验证之下，最终在激光器功率选择、表光路配置及软件等各类型光学组件当选择最为相宜的配置规划，最终实现优良焊接，焊接表观均匀鼓满，未伤漆皮，焊接熔深2.8mm（客户需要＞2.5mm），熔宽2.74mm。

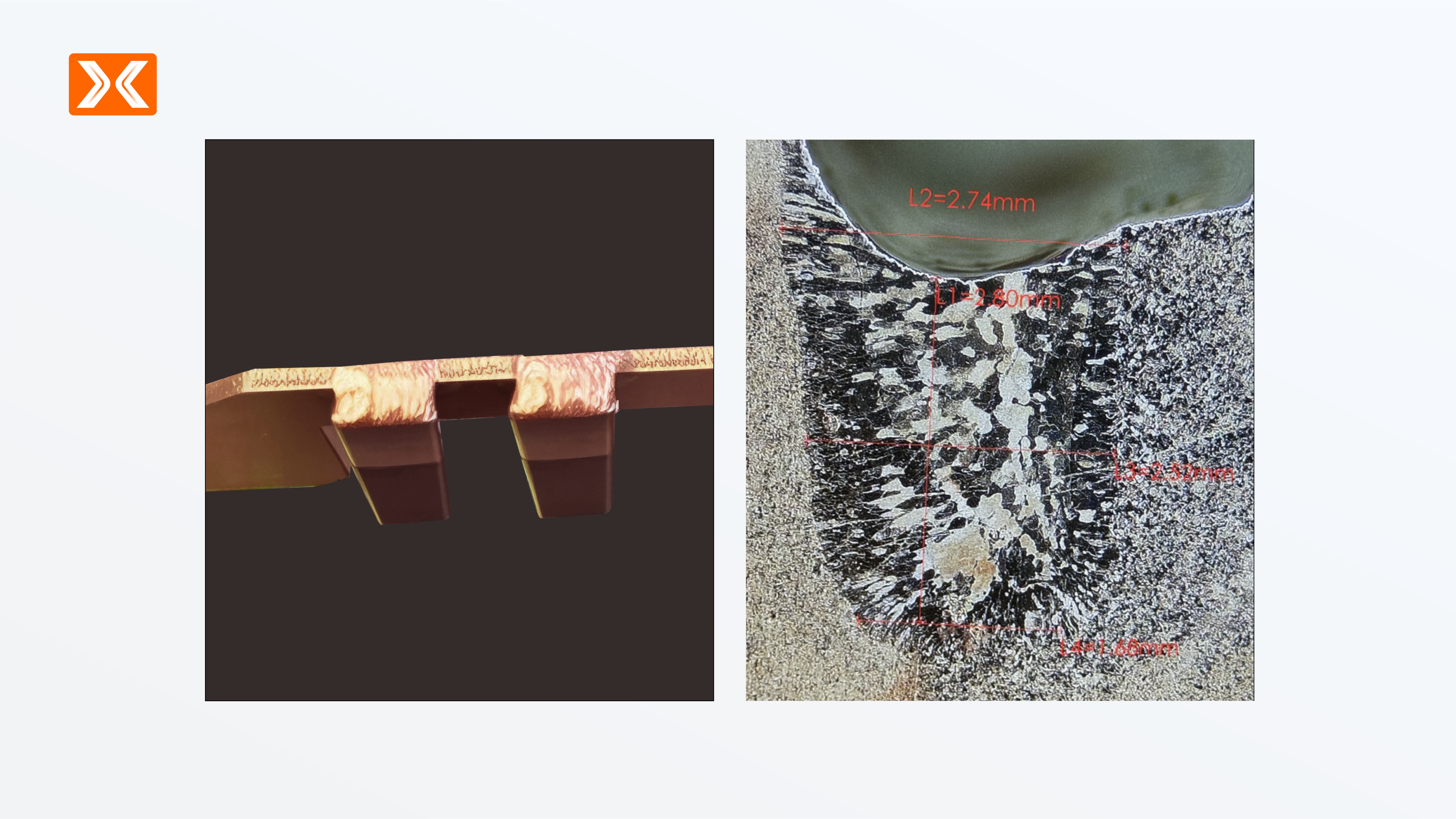

△焊后表观图&焊后金相图

值得一提的是，如需直接通过激光器节造软件自带的波形编纂职能，可选配xc sportsP系列陆续光纤激光器，如此可省去振镜节造卡对激光器的信号输入，从而削减表部滋扰，输出激光功率越发不变。
